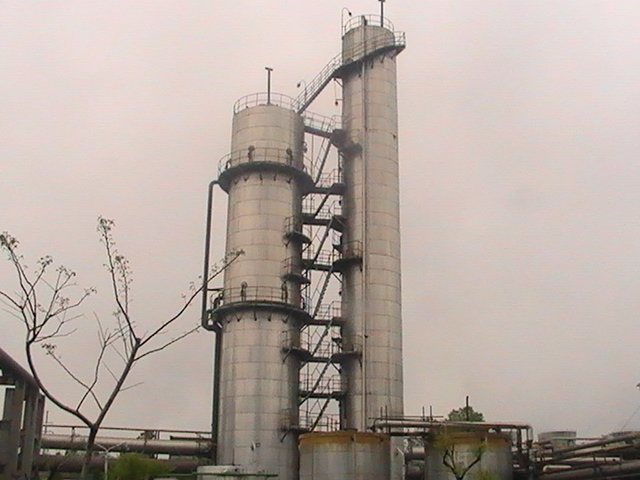

終冷塔有直接式和間接式兩種。直接式終冷塔冷卻效果好,得到普遍采用。間接式的則較少采用。直接式終冷塔的結構有隔板式和空噴式兩種。 隔板式終冷塔敞開式直接水終冷法中常采用的一種塔型。塔分上下兩段,上段為煤氣冷卻段,下段為焦油洗萘段。上段設20層隔板,下段設8層隔板。隔板是布滿價10~14mm篩孔的圓缺板,冷卻水從隔板上篩孔淋下同上升的煤氣直接接觸換熱。當篩孔被萘等雜物堵塞或水量過大時,冷卻水從堰板溢流, 呈簾狀下流。煤氣從冷卻段下部進入,上升過程中被冷卻水冷卻,從頂部排出。含萘的冷卻水從冷卻段底部引出,經設于外部的液封管導入洗萘段下部并向上流動。 熱焦油經伸入塔內的分布管均勻噴灑在隔板上,經篩孔流下與向上流動的含萘冷卻水逆流接觸,水中的萘被熱焦油溶解而除去。空噴式終冷塔封閉式直接水終冷法廣泛采用的塔型。塔分上下兩段,每段設有冷卻水噴灑裝置。上下兩段各有六個全噴灑型低壓噴嘴組成的環型噴灑裝置,下段還有一個噴嘴,位于斷塔盤氣體上升管的中央。上段冷卻水噴灑裝置和下段冷卻水噴嘴靠泵壓進行噴灑,下段冷卻水噴灑裝置則靠斷塔盤上液位靜壓進行噴灑。上下兩段間設有由倒置的角鋼組成的柵板式氣體分布板和導流板,以減輕冷卻水下流時的附壁效應和冷卻效率。
