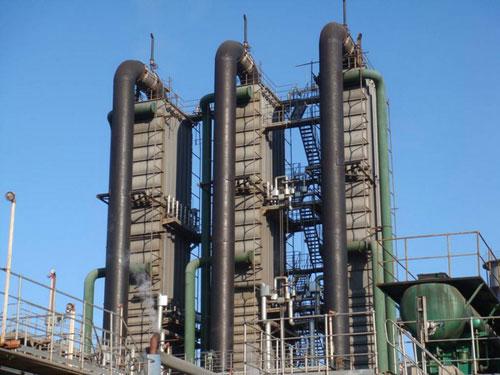

終冷器是煤氣公司或其它化工公司用來冷卻熱氣體的設備。較常見的為橫管式終冷器,內部有若干根橫向管道,冷卻水在管道中循環。冷卻水又分為一段冷卻水和二段冷卻水,一段冷卻水溫度一般在25-32度,在終冷器上半部分循環;二段冷卻水溫度一般在18-25度,在終冷器下半部分循環。熱氣體由終冷器頂部進入,再由底部出去,熱氣體在終冷器里遇到橫管內的冷卻水而降溫,使出終冷器的氣體溫度達到技術指標。 為防止氣體在冷卻時凝結出來的晶體堵塞管線,一般在終冷器頂部用氨水進行噴灑,結晶體遇到氨水會自動分解,然后跟隨下液一起排出。高度一般為30米。
終冷器是用來進行冷熱空氣交換,終冷器的制造大大加深了工業產業的生產力度,從而降低了人工的效率,提升工程的效率,不得不說這是個成功的發明,終冷器的制造在工業上也是一大進步。
終冷器的安裝: 在基地對換熱管進行退火處理,打磨脹接管頭并適當保護。清理并打磨換熱管孔。抽查≮10%管孔,計算脹管率。利用驊子將換熱管吊上操作臺,從南側將換熱管定位安裝。脹接換熱管。殼程氣密試驗,檢查脹接情況并進行補脹。安裝管箱蓋,若必須則對連接螺栓進行接長恢復。管程氣密試驗。
終冷器施工方法: 終冷器四周搭設腳手架,外側設防護網,以利于檢修操作,保證施工作業人員平安。對管箱連接螺栓噴熱機油直到大部分螺栓可以拆卸為止。終冷器南側頂部設置拌子,為管箱蓋、換熱管垂運輸作準備。準備退火工具設施。準備銅錘、銅棒、扳手、黃油等現場防爆工器具。拆除拆除管箱連接螺栓。利用倒鏈及涂抹黃油的扳手拆除管箱蓋,并編號放置在左右兩臺終冷器旁邊以備回裝。退管前首先將換熱管管頭縮口,縮口長度控制在使換熱管與管板外側脫離,即將換熱管管頭外側凸臺縮口,以避免剔管時沖擊管板造成管板變形。 從南側利用銅錘、銅棒將換熱管向北側打入管板,從北側將換熱管抽出利用驊子將舊管吊下,放置終冷器北側適當位置。
