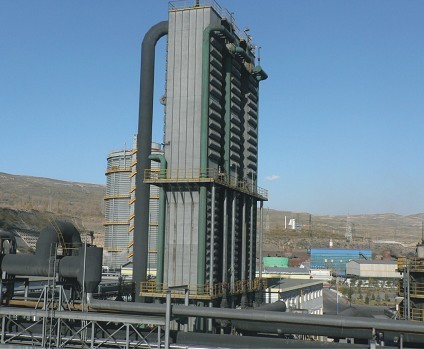

初冷器為煤氣初冷工段的關鍵設備,也是焦?fàn)t煤氣深加工及環境保護的首道工序,其正常與否直接影響后續生產的運行狀況,因此必須保證萬無一失。此初冷器結構型式為:立式長方形橫管脹接結構,內部為換熱管,外部有管箱連接管板連接,螺栓直接焊接在管板上。現階段換熱管銹蝕嚴重、循環水大量流失、污染加劇,為生產和安全的順利進行必須對換熱管進行更換, 并重新脹接,以保證其嚴密性和生產的正常進行。
1.技術條件按《鋼制管殼式換熱器》要求進行制造、試驗和驗收。
2.換熱管在安裝之前,應進行耐壓試驗復檢,水壓試驗壓力為設計壓力的兩倍,合格后方可采用。
3.焊接采用電焊。
4.焊接接頭型式及尺寸除圖中注明外,其余按規定。
5.相鄰段組對時應對齊,管板錯邊量不得大于1mm,側板錯邊量不得大于2mm。
6. A類和B類焊縫須經射線探傷檢查,探傷長度不得少于各條焊縫總長的20%,且不小于250mm,符合規定中的Ⅱ級為合格。管板拼接焊縫須作無損探傷檢查。
7.每段器體在脹接換熱管之前,除射線檢查的焊接接頭外,其余所有焊縫須經煤油滲漏檢查,合格后方可進行換熱管與管板的脹接。
8.初冷器器體的垂直度允差及安裝垂直度允差為1/1000,且不超過21mm。
9.設備制造完畢后,殼程用0.035MPa的壓縮空氣進行氣密性試驗,試驗時應緩慢升壓,達到試驗壓力后,停止給氣,并停留10分鐘,然后在換熱管與管板連接處涂肥皂水檢查連接嚴密性,試驗2小時,換算成同溫度下允許每小時平均泄漏率不超過1%為合格,管程用0.625MPa進行水壓試驗,管箱與管板無變形,無泄漏為合格(試驗時應有兩塊經過校正的壓力表置于冷卻水進口水平處)。
